Геодезический мониторинг каркасного дома на слабых грунтах: бюджетные методы самоконтроля

Отслеживаем геометрию каркасного дома на подвижных грунтах: доступные способы самоконтроля. Простые и бюджетные методы геодезического мониторинга без специальных приборов и инструментов.

Почему каркасные дома уверенно чувствуют себя на подвижных грунтах

Каркасные дома обладают удивительной способностью адаптироваться к сезонным движениям почвы. Лёгкая конструкция создаёт минимальное давление на основание, что особенно ценно на слабых грунтах — пучинистых, торфяных, насыпных или с высоким уровнем грунтовых вод. Благодаря распределённой нагрузке и гибкости соединений, каркасные дома достойно переносят микроперемещения фундамента, не получая повреждений. Тем не менее, внимательное отношение к геометрии дома помогает своевременно замечать любые изменения и поддерживать строение в идеальном состоянии долгие годы.

Профессиональный геодезический мониторинг с использованием современных приборов даёт максимально точные данные. Однако для регулярного наблюдения за домом можно использовать простые и доступные методы, которые не требуют специального оборудования или глубоких технических знаний. Эти способы позволяют любому владельцу оценивать состояние своего дома и быть уверенным в его надёжности.

Антон Тарасов, технический директор компании “Надёжность”, строительство каркасных домов в Нижнем Новгороде.

Хочу подчеркнуть: современное каркасное домостроение со свайно-винтовым фундаментом демонстрирует отличные показатели стабильности. Практика нашей компании показывает, что геометрические изменения качественно построенного каркасного дома в течение первых трёх лет не превышают 5-7 мм, после чего конструкция полностью стабилизируется. Применяемые нами методы усиления каркаса и правильная обвязка позволяют дому "дышать" вместе с грунтом, не накапливая внутренних напряжений. Поэтому главный совет — доверяйте проверенным технологиям строительства, а простой самоконтроль используйте для собственного спокойствия.

Простые методы контроля геометрии без специальных инструментов

Для организации регулярного наблюдения за положением дома достаточно иметь под рукой самые обычные вещи, которые найдутся в любом хозяйстве. Рассмотрим несколько доступных подходов.

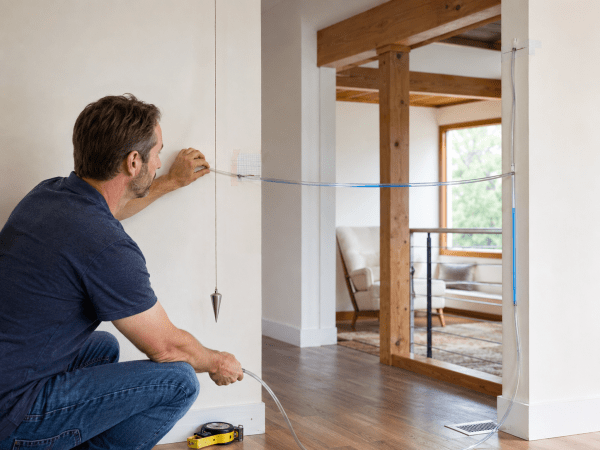

Метод отвеса: Обычный шнур или крепкая нить с грузом на конце (подойдёт гайка или любой небольшой металлический предмет) позволяет проверять вертикальность углов дома. Отвес крепится в верхней точке стены, и замеряется расстояние от груза до стены внизу. Повторяя замер в разные сезоны, можно отслеживать даже малейшие отклонения.
Контроль по маякам из стекла или бумаги: На внутренних и внешних углах дома наклеиваются стеклянные или бумажные полоски. При смещении конструкции маячок треснет или порвётся, сигнализируя о движении. Это самый наглядный метод для своевременного обнаружения подвижек.
Водяной уровень (гидроуровень): Простая прозрачная трубка, заполненная водой, позволяет с высокой точностью проверять горизонтальность полов и отливов. Разности высот между углами здания при помощи гидроуровня видны с точностью до миллиметра.

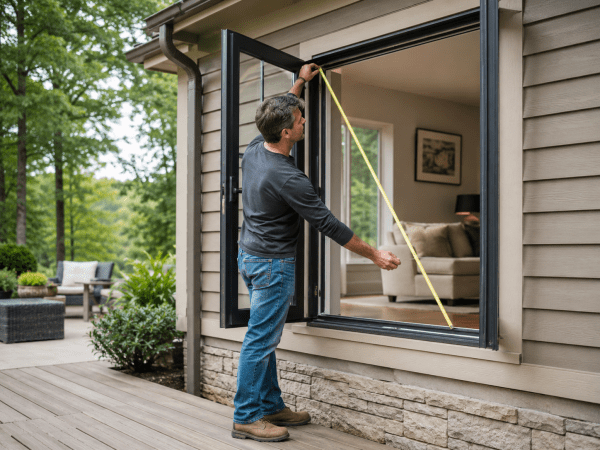

Диагональный контроль проёмов: Замер диагоналей оконных и дверных проёмов помогает понять, нет ли перекоса отдельных элементов конструкции. Равенство диагоналей указывает на сохранение геометрии прямоугольника.

Пошаговая организация системы наблюдения

Чтобы мониторинг был системным и давал полезную информацию, лучше организовать его в соответствии с простым алгоритмом. Регулярность наблюдений — залог своевременного обнаружения любых изменений.

Выбор базовых точек: Нанесите на план дома несколько ключевых контрольных точек — наружные и внутренние углы, центры несущих стен, углы дверных и оконных проёмов. Важно, чтобы к этим точкам был удобный доступ для повторных замеров.
Создание неподвижных реперов: За пределами зоны возможного влияния дома (например, на соседнем участке или у капитального забора) организуйте несколько точек отсчёта. Это могут быть металлические штыри, забетонированные в грунт, или просто деревья с вбитыми метками.
Фиксация начальных показателей: После завершения строительства проведите полный комплекс замеров всех контрольных параметров. Запишите все показатели в специальный журнал или таблицу. Обязательно сфотографируйте маячки и места замеров.
Периодические повторные замеры: Проводите повторную фиксацию показателей через схожие интервалы — например, в конце каждого сезона (весной, летом, осенью, зимой). Особое внимание уделяйте периоду весеннего таяния снегов, когда грунты наиболее подвижны.
Анализ динамики: Сравнивая текущие показатели с базовыми, вы сможете видеть общую картину. Небольшие циклические колебания в пределах 5-10 мм — естественное явление для лёгкого каркасного дома на подвижных грунтах.

Факт от Росреестра: Около 35% земельных участков в средней полосе России относятся к категории слабых или пучинистых грунтов. При этом каркасное домостроение показывает стабильный рост популярности именно на таких территориях благодаря лёгкости конструкций.

На что обращать внимание при осмотре дома

Помимо прямых инструментальных замеров, существует ряд визуальных признаков, которые помогают оценить состояние дома на ранних стадиях. Регулярный осмотр конструкций и отделки даёт много полезной информации.

Признак стабильности конструкции	Что это означает для дома
Двери и окна открываются свободно, без усилий	Геометрия проёмов сохраняется, нет перекоса каркаса
Отсутствие трещин на стыках гипсокартона или в углах откосов	Внутренняя отделка не испытывает заметных деформаций
Вода на отливах и отмостке не застаивается лужами	Сохраняется проектный уклон, нет значительных просадок
Деревянные элементы обшивки не «играют» при нажатии	Крепления обшивки работают штатно, нет расшатывания каркаса
На отмостке или цоколе нет новых трещин	Фундамент работает без аварийных деформаций

Сезонная динамика и допустимые колебания

Понимание естественных сезонных процессов помогает правильно интерпретировать результаты наблюдений. Движения грунта под каркасным домом — это нормальное явление, которое при грамотном проектировании не представляет опасности.

Зимой под воздействием морозного пучения объём грунта может увеличиваться. Весной, при оттаивании, происходит обратный процесс. Для мелкозаглублённых фундаментов и свайных конструкций, которые часто применяются под каркасные дома, такие движения являются штатными. Именно поэтому каркасные дома на слабых грунтах проектируют с запасом подвижности — все инженерные коммуникации имеют компенсационные петли, а обшивка выполнена с микрозазорами. Колебания вертикальных отметок в пределах 15-20 мм за сезон считаются допустимыми и не требуют вмешательства.

Особого внимания заслуживают места примыкания крыльца, террасы или пристроек к основному объёму. Эти элементы часто имеют разную осадку с основным домом. Лучшим решением становится опирание пристроек на отдельные фундаменты с компенсационными швами. При наблюдении за домом важно фиксировать зазоры в этих узлах — их увеличение или уменьшение даёт дополнительную информацию о распределении подвижек.

Часто задаваемые вопросы о самостоятельном контроле каркасного дома

Как часто лучше проводить замеры для каркасного дома на слабых грунтах?

Оптимальная периодичность в первый год после строительства — один раз в три месяца. Это позволяет увидеть полную картину реакций дома на сезонные изменения. Начиная со второго года, достаточно проводить контрольные замеры дважды в год — весной (после оттаивания грунта) и осенью (перед наступлением холодов).

Может ли трещина на маячке из стекла быть нормальным явлением?

Да, микротрещины в тонких стеклянных маячках могут появляться и при допустимых подвижках — это свидетельствует о том, что конструкция действительно адаптируется к движениям грунта. Важно оценивать характер трещин: единичные тонкие линии без раскрытия краёв не вызывают беспокойства. А вот постепенное расширение трещины или появление новых в разных местах — повод для более внимательного наблюдения.

Что делать, если диагонали проёма перестали быть равными?

Небольшие изменения диагоналей (до 5-7 мм) — это допустимая величина, характерная для сезонных колебаний. Если отклонение превышает 15 мм, стоит обратиться к специалистам для профессиональной оценки. При этом важно понимать, что каркасная конструкция пластична — в большинстве случаев даже заметные перекосы устраняются регулировкой креплений или установкой дополнительных раскосов без серьёзного ремонта.

Можно ли использовать лазерный построитель плоскостей для самоконтроля?

Конечно, это отличный инструмент, если он есть в хозяйстве. Лазерный уровень (нивелир) даёт наглядную картину горизонтальности и вертикальности конструкций. При отсутствии профессионального прибора отлично работают описанные методы с водяным уровнем и отвесами — их точность вполне достаточна для своевременного обнаружения изменений.

Как отличить естественные подвижки от опасного перекоса каркаса?

Опасный перекос обычно сопровождается несколькими признаками одновременно: трудное открывание дверей сразу в нескольких местах, появление волнообразности на стенах или полу, заметное на глаз смещение карнизных свесов. При естественных сезонных колебаниях изменения обычно малозаметны и не влияют на эксплуатационные качества. Важно наблюдать за динамикой: если показатели возвращаются к исходным в межсезонье — конструкция работает отлично.

Влияет ли утепление и отделка на точность самоконтроля?

Внешняя отделка и утеплитель практически не мешают наблюдениям, так как изменения передаются на поверхность стен. Однако места, где маячки установлены на отделочных материалах (например, на штукатурке), могут показывать немного иные значения из-за особенностей самих материалов. Для максимальной достоверности устанавливайте контрольные точки на несущих элементах — балках, угловых стойках каркаса, в местах, где отделка не скрывает конструкцию. Подоконники, углы дверных коробок и выходы инженерных систем — хорошие места для наблюдений.

Нужно ли проводить профессиональную геодезию после самоконтроля?

Профессиональная геодезическая съёмка даёт абсолютные значения с точностью до десятых долей миллиметра. Обычно достаточно заказать её дважды: через год после строительства для получения точной картины поведения дома на ваших конкретных грунтах, и через 3-5 лет для итогового заключения о стабильности. Между этими этапами самоконтроль полностью оправдывает себя и даёт достаточную информацию для спокойствия владельцев.

Какой фундамент лучше помогает каркасному дому на слабых грунтах?

Для каркасного дома на сложных грунтах хорошо зарекомендовали себя винтовые сваи — они проходят через подвижные слои и опираются на глубинные несущие пласты. Также отличные результаты даёт утеплённая шведская плита (УШП) для участков с нормальным (не экстремальным) рельефом. Важно, что оба варианта при правильном расчёте обеспечивают каркасному дому исключительную устойчивость и позволяют полностью использовать преимущества этой технологии строительства.

Заключение

Геодезический мониторинг каркасного дома на слабых грунтах не требует сложного оборудования или специальных знаний. Простые методы контроля — отвесы, водяной уровень, бумажные маяки и регулярное наблюдение за дверными проёмами — дают полную картину поведения конструкции в зависимости от сезона. Каркасные дома при грамотном проектировании и выборе фундамента отлично адаптируются даже к сложным грунтовым условиям, а регулярный самоконтроль добавляет владельцам спокойствия и уверенности. Внесите базовые замеры в свой календарь наравне с сезонным обслуживанием дома — и вы всегда будете знать, что ваше строение находится в прекрасном состоянии.
